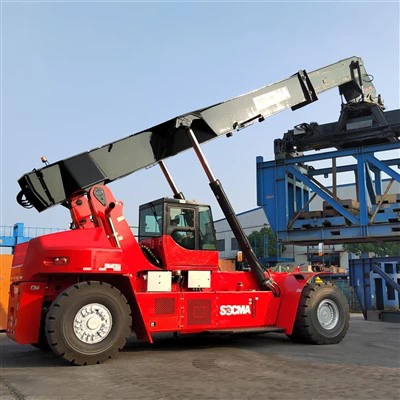

Reach Stacker za kontejnere od 45 tona

Model

HNRS45

Jedinica za napajanje

Dizel

Vrsta operacije

Vozač sjedi

Nosivost (L1, L2, L3)

Q (kg)

45000/31000/16000

Središte opterećenja, prvi red (L1)

C (mm)

1800

Središte opterećenja, drugi red (L2)

C (mm)

3860

Središte opterećenja, treći red (L3)

C (mm)

6400

Središte osovine do središta posipača (L1-1/2 visoko)

x (mm)

2800/2600

Međuosovinski razmak

Y (mm)

6400

DIMENZIJE

Kut podizanja grane, podizanje/spuštanje

/ (/ stupanj)

61/0

Spuštena visinska grana

H1 (mm)

4945

Visina podizanja (L1, L2, L3)

H3 (mm)

15900/14100/11350

Visina, grana produžena

H4 (mm)

19000

Visina kabine

H6 (mm)

3900

Visina, sjedalo operatera

h7 (mm)

2840

Visina vučne spojke

H10 (mm)

600

Spuštena visina zakretne brave

H13 (mm)

1495

Ukupna duljina s razmazivačem

L1 (mm)

11618

Ukupna duljina

L2 (mm)

8410

Ukupna širina

B1/b2 (mm)

4180/3400

Širina posipača 20'/40'

B3 (mm)

6050/12150

Razmak od tla min.

m1 (mm)

345

Razmak od tla, središte međuosovinskog razmaka

m2 (mm)

300

Prolaz za slaganje kontejnera od 20'

As (mm)

10225

Prolaz za slaganje kontejnera od 40'

Radijus okretanja

As (mm)

13050

Min. udaljenost točke zakretanja

Wa (mm)

8605

Min. udaljenost točke zakretanja

B13 (mm)

3400

Raspon kotača, prednji kotači

B10 (mm)

3030

Raspon kotača, stražnji kotač

B11 (mm)

2786

TEŽINA

Težina (prazno/natovareno)

kg

71400/116400

Opterećenje na pogonskoj osovini (neopterećeno/opterećeno)

kg

36400/101900

Opterećenje na upravljačkoj osovini (neopterećen/opterećen)

Kg

35000/14500

IZVOĐENJE

Brzina putovanja (neopterećen/opterećen)

km/h

25/21

Mogućnost uspona (neopterećen/opterećen)

%

30/28.8

Vučna sila (neopterećen/opterećen)

Kn

325

Brzina dizanja (neopterećen/opterećen)

m/s

0.39/0.28

Brzina spuštanja (neopterećen/opterećen)

m/s

0.39/0.39

KABINA

Pokretna zatvorena kabina

Opremljen klima uređajem, funkcijama hlađenja/grijanja

Razina buke na vozačevom sjedalu

Dba

74

MOTOR

Marka

CUMMINS

Tip

QSM11

Broj cilindra/zapremina

6/10820 cm3

Nazivna snaga @ nazivna brzina

250kw pri 2100rpm

Maks. okretni moment

1674 Nm pri 1500 o/min

Nazivna struja alternatora

150A

Baterija

24V

PRIJENOS

Marka

ZF/5WG261 AUTO

Tip

Auto-mjenjač/blokada

Vrsta kvačila

Pretvarač momenta

Zupčanik br.

5F/3R

GUME

Pogonski kotači

18.00-25 40PR

Volani

18.00-25 40PR

Tip

Pneumatski

Pritisak

10 bara

Količina, prednji/stražnji

4/2

KAPACITET SPREMNIKA

Spremnik hidrauličkog ulja

L

800

Spremnik za gorivo

L

500

POGONSKA OSOVINA

Marka

Kessler/Njemačka

Model

D102PL341

UPRAVLJAČKA OSOVINA

Marka

Kessler/Njemačka

Model

L102

Upravljanja

Cilindar dvostrukog djelovanja

KOČNI SUSTAV

Radna kočnica

Hidraulički mokri disk

Parkirna kočnica

Električno otpuštena disk kočnica, omogućena kada je napajanje isključeno

HIDRAULIČNI SISTEM

Dvostruka klipna pumpa

Maks. pritisak: 310 bara

Load sensing sustav

Hidraulički hladnjak s elektromotorom

Odvojeni spremnik ulja za kočnice

BUM

2x cilindra za podizanje s dvostrukim djelovanjem

1x produžni cilindar dvostrukog djelovanja

RASIRAC

Rukovanje ISO 20'-40' spremnicima

2x prigušni cilindar

2x mjenjač i kočioni sustav

Marka

SP45

Rotirajte stupnjeve

-105 stupanj /+195 stupanj

Bočni pomak

-800/+800 mm

SIGURNOST KAMIONA

Sustav prikaza grešaka

Sustav brojača za kontejnere

Sustav vaganja (niska preciznost)

Električni sustav protiv preopterećenja

Potpuni can-bus sustav upravljanja

Blokada mjenjača smjera

Parkirna kočnica uključena kada je napajanje isključeno

Prekidač sjedala

SIGURNOST POSIPAČA

Zaključavanje/otključavanje tek nakon pravilnog slijetanja

Podizanje/spuštanje samo kada su 4 twistlock-a u istom položaju

Granični prekidač rotacije protiv sudara
